Cara Menguji DIODA

Pada dioda terdiri dari katoda dan anoda dan hal ini diberi satu tanda. Langkah-langkah pengujian dioda menggunakan multimeter adalah sebagai berikut :
1. Putarlah saklar pada Ohm, misalkan R x 1K
2. Tempelkanlah cord yang merah (+) pada terminal atau kaki katoda (-) dan cord yang hitam (-)pada anoda (+) dioda
3. Bila jarum multimeter bergerak itu berarti baik, namun bila diam saja itu berarti putus atau rusak

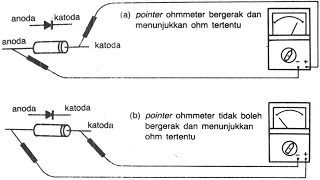

4. Kemudian selanjutnya cord yang hitam ditempelkan pada kaki katoda (-) dan cord yang merah ditempelkan pada kaki anoda (+). Bila jarum multimeter diam itu berarti baik namun jika bergerak itu berarti bocor .Untuk lebih jelasnya perhatikan gambar di bawah ini :

Catatan : Jangan bingung dengan kutup dari alat ukurnya. AVO Meter yang analog itu kutup battery nya terbalik. Agar lebih mudah dipahami pasang cord di AVO secara terbalik. Yang merah pasang di kutup (-) yang hitam pasang di (+). Ini hanya khusus untuk pengujian dioda. Selamat mencoba.
